架空式地面布線系統正逐漸地被應用于新興的商務建筑中。如今，布局理念發生了新的變化，如何處理地板下方空間成為評價布置網絡地板水平的又一個新標準。
系統介紹
近年來，由于架空式地板的靈活性，越來越普遍的應用于新的建筑中。架空式地板能夠隨意移動、改裝、并且適用于各種不同的線路。空調系統、線槽和電纜連接都包含在架起的60mm-450mm高的空間中。強度和硬度的標準與水泥地板布線系統一樣。
從市場前景來看，架空式地板布線系統保證客戶能夠在指定區域內隨意改變出線箱的相對位置。重新布置地板時唯一的限制因素是連接線槽到出線箱之間的柔性管道的長度。
架空地板之下的地板線槽無須承載能力。此外，地板線槽直接松散地放在架空地板之下與水泥地上，或固定在水泥地上。線纜轉換箱通過使用柔性管道。柔性管道與地板線槽管道分別置于出線箱的兩邊。
架空式地板推出各類型號以適應安裝市場的要求。標準地板深度38mm，然而由于電纜容量要求越來越高，從38mm到100mm各種不同的深度都開始普遍使用。推薦正常使用情況下，架空地板深度為100mm。架空系統的線槽的寬度受到地板平面的網格的空間限制。一塊方格架空地板的寬度一般標準是600mm，安裝線槽時要留有一定的空間，基本上要小于450mm。
一般混凝土磚和地板的顏色與鍍鋅鋼線槽很相似。為了區別安裝在功能板上電器連接器的不同(比如強電和弱電)，可以對其功能板上安裝區域噴塑不同的顏色，這使得維護方便。通過螺釘?shù)墓潭ǎ軌驅崿F(xiàn)適當線槽的地面覆蓋。目前架空地板箱有多種箱體構造如1格，2格，3格和4格提供給顧客選擇，寬度范圍是75mm-450 mm／格。
一般工作空間的寬度是1.5m～1.8m。基于這點，架空地板線槽基本分布范圍為方圓6m，如果線箱固定在范圍的3.5m處，這必將涵蓋整個工作崗位地區面。架空式線槽由鍍鋅鋼板制造符合國際相關標準。另外表面裝飾處理可以讓產品防腐蝕，可以用來做空氣導管。20mm、25mm口徑的敲落孔在出線箱和管道出線板上。這增加了顧客使用者連線的靈活性。

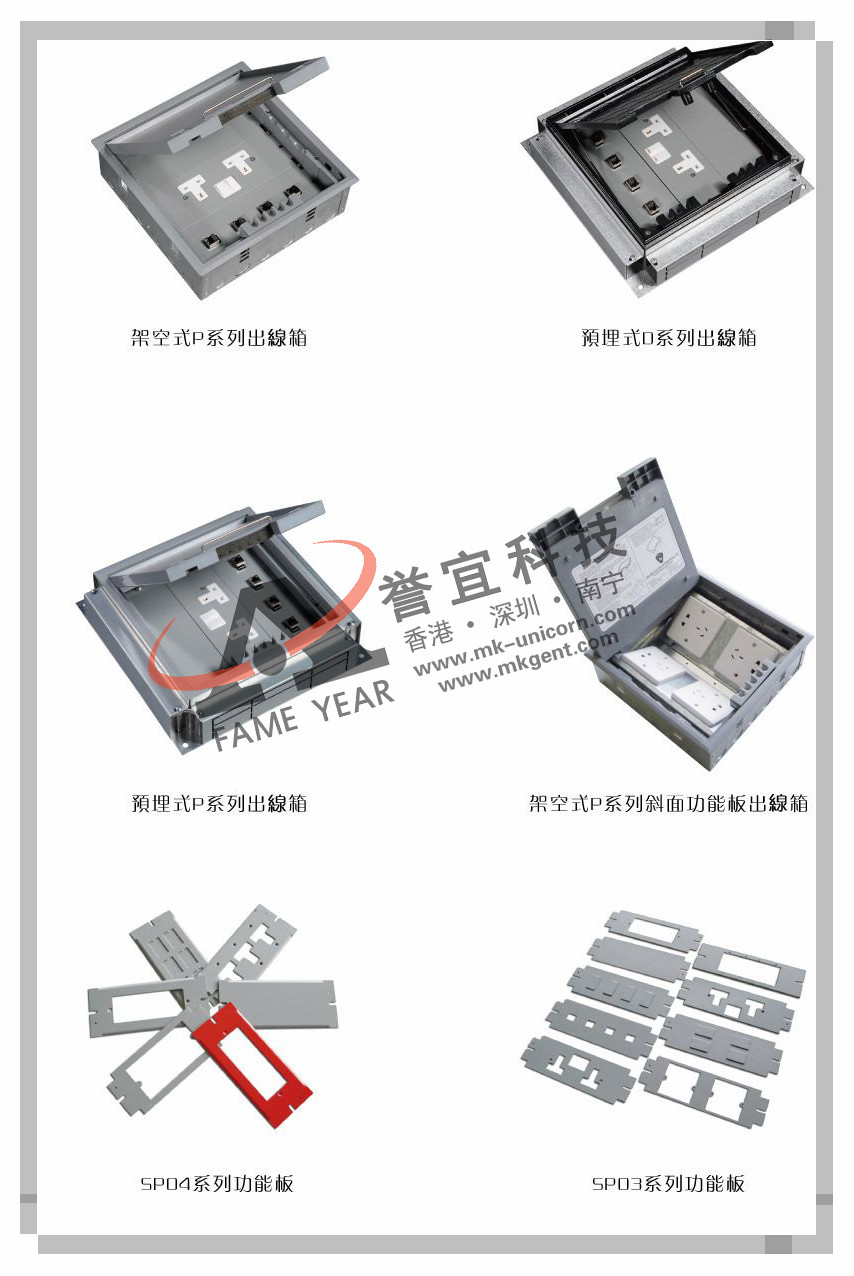

架空式地板箱有兩種形式，P-系列和D-系列。裝修后，線箱可以安裝在任何地方，只要有足夠的安裝空間即可。
什么是線槽式布線系統？
線槽式地板布線系統要比預埋式水泥地板布線系統更適合于彈性變化和容量設計。現代的辦公環境要求更多的數據和電話接口，辦公設備體積容量的增加也要求更多的空間來安裝它們。另外，在設計新的開放式辦公室時要有很多的變化，而這些彈性變化可以根據優尼康線槽式地板布線系統來變化。
系統介紹
與架空式地板布線系統相比，線槽式地板布線系統提供的靈活性變化和線箱容量要少。線槽式地板布線系統的地板箱布置在線槽內，而架空式地板布線系統地板箱可以布置于地板的任何地方。但是線槽式地板布線系統要比架空式地板布線系統在整體花費要少。
優尼康線槽式地板布線系統可以讓顧客自主布置地板箱。
優尼康線槽的三 / 六區塊設計是為了適合澆注水泥的不同環境。
線槽隔板可以移動以適應各種出線箱的底座，底座可以多方位移動為了適配不同的出線箱。優尼康出線箱的蓋板和托架可以由四個方向安裝，這樣可以不同的方向進出纜線，這也是優尼康產品的一個特點。
過線箱是通用的，可以四個方向進出線。這個箱可以適應T型，彎道和十字交叉型等的線槽。線槽式地板布線系統有獨特的設計，為了適應安裝的靈活性變化，盡量減少分盒以確保最大和最簡的安裝。
線槽標準長2440mm，為了更好的保護下面線槽，區塊蓋板長有813.2mm和406.6mm兩種。
測試數據
優尼康水泥過線箱的破壞性實驗測試：使用專業機器最大壓力壓破箱體為止，并記錄最大承壓值。
測試程序：樣品置于測試機上，合理加壓在箱體的中心位置，使線箱預承載從0-1KN增幅，使箱體在不同的測試機上承壓，并以1mm增幅變形量進行加載偏差移動，直到壓破為止。
結果：2毫米變形量時的壓力是3.5KN，在10KN時，產生破壞。
小貼士
根據數據線和電話線的空間要求，必須有與電源線分開的過線空間，一般來說，數據線的過線空間大于電源線的過線空間。
按照顧客要求安裝地板箱的緊密程序，一般來講，地板稀疏程度由工作場所數目和占地大小等等決定的。
平均而言，4平米放一個出線箱，最大不超過10平米放一個，這樣的布置是根據一個工作場所（1.8m×1.0m）匹配一個出線箱，四個工作場所（3.6m×7.6m）匹配一個出線箱。
根據要求供給裝配出線箱，箱子利用棘輪條、凹陷框架等很容易裝在地板縫隙內、防火模板內、通用框架內。
如果使用鋁合金箱體，框架使用調節螺柱調節水平位置、框架與底板連接，蓋板與拉手相連來保證可靠性。
地板箱的數目和布置根據顧客的要求設計匹配。地板箱的安裝要考慮到家具的擺置和工作場所桌子的擺放。
如果沒有陳設方面的要求，一般最少每10平米地面擺一個，最多4平米擺一個地板箱。
使用恰當?shù)姆椒ㄒ员ＷC地板箱的安全使用，同時必須符合GB/TI3912-2002標準。
uPVC線槽的優勢：易于使用和裁剪；價格合理；高承載力；不需要接地設備；壽命長于金屬線槽；耐腐蝕。
